1. Einleitung – wir messen eine reale Öffnung, kein ideales Rechteck

In Katalogen und auf technischen Zeichnungen sieht die Fensteröffnung wie ein ideales Rechteck aus: gleiche Breite über die gesamte Höhe, gleiche Höhe über die gesamte Breite, rechte Winkel, identische Diagonalen. Im realen Gebäude kommt dieses Bild selten vor. Das Mauerwerk „arbeitet“, der Putz hat unterschiedliche Dicke, der Sturz ist manchmal leicht versetzt, und beim Austausch eines alten Fensters kommen noch Spuren der vorherigen Montage hinzu. Deshalb ist die Messung der Fensteröffnung kein einmaliges Anlegen des Maßbands „ungefähr in der Mitte“, sondern eine systematische Kontrolle der Geometrie.

In diesem Artikel beschränken wir uns nicht auf allgemeine Hinweise. Wir gehen die Messung einer konkreten Öffnung durch, die wir in der Praxis gemessen haben: Wir halten reale Zahlen fest, zeigen Unterschiede zwischen den Messpunkten, bewerten Diagonalen sowie Lot und Waage und berechnen am Ende ein Beispielmaß für das bestellte Fenster. So wird nicht nur sichtbar „wie man misst“, sondern auch, wie aus den Messergebnissen die Entscheidung über das Maß der Fensterkonstruktion folgt.

Der Ablauf der Fallstudie ist einfach angekündigt. Zuerst bereiten wir die Werkzeuge vor. Dann messen wir die Breite an drei Stellen: oben, in der Mitte und unten. Danach die Höhe links, mittig und rechts. Wir prüfen beide Diagonalen sowie Lot und Waage der Kanten. Aus dem Ergebnissatz wählen wir das Basismaß der Öffnung. Erst dann – unter Berücksichtigung des Montagefreiraums – gehen wir zum Fenstermaß über. In jeder Phase kehren wir zu denselben Zahlen zurück, damit der gesamte Text ein zusammenhängendes Beispiel ist und keine Sammlung losgelöster Tipps.

Dieser Ansatz hat praktische Bedeutung. Ein maßgefertigtes Fenster lässt sich nicht „in der Werkstatt anpassen“ wie ein Regal aus dem Baumarkt. Steht in der Bestellung eine zu große Konstruktion, wird die Montage schwierig oder sogar unmöglich ohne Korrektur der Öffnung. Ist sie zu klein, bleibt ein übermäßiger Spalt, der übermäßig gefüllt werden muss, und Ausrichtung sowie Abdichtung werden weniger vorhersehbar. Deshalb behandeln wir die Messung als ersten Qualitätsabschnitt der gesamten Bestellung.

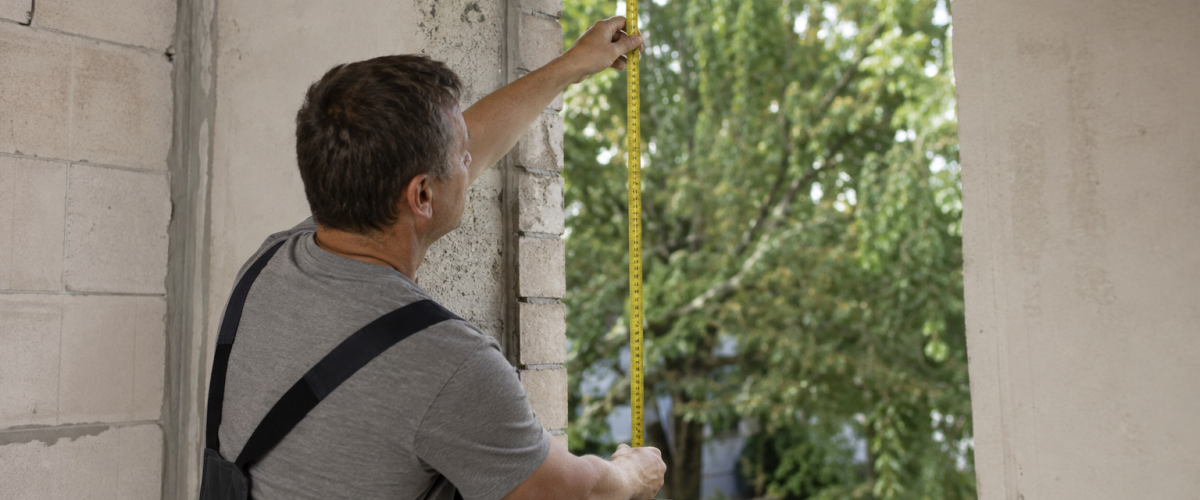

Am besten sieht man gleich die Öffnung, die wir messen werden. Auf dem Foto unten ist die Nische zu sehen, die wir als unser Arbeitsbeispiel gewählt haben. Auf sie beziehen sich alle weiteren Werte in Millimetern.

2. Welche Werkzeuge haben wir für die Messung vorbereitet?

Für eine korrekte Messung der Öffnung braucht man kein spezialisiertes Labor. Es genügen einige Werkzeuge, die ohnehin jeder haben sollte, der sich auf die Bestellung von Fenstern vorbereitet. In unserem Fall sah der Satz wie folgt aus.

• Metallisches Rollmaßband mit einer Länge von mindestens 5 m, möglichst steif beim Ausziehen – erleichtert die Messung von Höhe und Diagonalen.
• Wasserwaage – klassisch oder Laser – zur Beurteilung von Lot und Waage der Öffnungskanten sowie der Fensterbank.
• Bleistift und Notizbuch oder Telefon, um die Ergebnisse sofort an der Öffnung festzuhalten, ohne sich auf das Gedächtnis zu verlassen.
• Optional Laser-Entfernungsmesser – nützlich als Kontrolle, aber nicht als einzige Maßquelle.

Warum stützen wir uns nicht ausschließlich auf einen Ablesewert vom Entfernungsmesser? Weil das Gerät den Abstand zwischen zwei Punkten misst und nicht die „durchschnittliche Geometrie“ der Öffnung. Trifft der Laser auf eine Putzausbauchung, eine Unebenheit der Laibung oder eine Stelle, an der das Mauerwerk lokal breiter ist, wirkt das Ergebnis glaubwürdig und ist dennoch irreführend. Im Altbau können die Unterschiede zwischen einzelnen Punkten der Öffnung überraschend groß sein. Deshalb behandeln wir den Entfernungsmesser als bequeme Ergänzung: schnelle Kontrollmessung, Vergleich mit dem Maßband, Überprüfung der Diagonale. Die Entscheidung über das Basismaß bauen wir trotzdem auf einem Satz mehrerer Messungen auf, die in Millimetern notiert sind.

Auch auf die Arbeitsbedingungen sollte man achten. Wir messen bei guter Beleuchtung und mit freiem Zugang zu beiden Seiten der Nische. Steht in der Öffnung noch ein altes Fenster oder liegt Schutt nach dem Abstemmen, muss zuerst der Messplatz vorbereitet werden. Die Ungenauigkeit durch Hast ist oft größer als der Unterschied, den wir erfassen wollen.

3. Unser Beispiel – diese Öffnung werden wir messen

Der Messkontext ist wichtig. Anders sieht eine Öffnung in frisch gemauertem Mauerwerk aus, anders eine Nische nach dem Ausbau eines alten Fensters, noch anders eine bereits verputzte und mit Laibungen fertiggestellte Öffnung. In unserer Fallstudie haben wir eine Öffnung in einem bestehenden Gebäude gemessen, vorbereitet für den Austausch der Fenster. Die tragende Wand war gemauert, und in der Nische waren sowohl Mauerwerksfragmente als auch Fertigstellungsschichten sichtbar. Der Putz war bereits ausgeführt, hatte aber nicht an allen Stellen die gleiche Dicke – eine typische Situation, die die Ablesungen beeinflusst.

Absichtlich haben wir nicht „von Farbe zu Farbe“ ohne Überlegung gemessen. Zuerst haben wir festgelegt, wo die eigentliche Kante der Montageöffnung verläuft und wo nur die Fertigstellungsschicht endet. Diese Unterscheidung kommt später im Abschnitt zum häufigsten Messfehler wieder. Vorerst ist wichtig, dass alle Zahlen im Artikel aus einer konkreten Öffnung stammen und in Millimetern festgehalten wurden – ohne Rundung „nach Augenmaß“ auf volle Zentimeter.

Warum Millimeter und nicht Zentimeter? Weil bei einem Maßfenster 5–10 mm bereits ein realer Unterschied im Montagefreiraum sind. Die Angabe „ca. 150 cm“ ist zu grob. Die Angabe „1504 mm“ erlaubt den Vergleich der Messungen untereinander und die bewusste Wahl des Basismaßes.

Wir gehen also zu den Messungen über. Ab jetzt kreist der gesamte Artikel um einen Datensatz.

4. Schritt 1. Wir messen die Breite der Öffnung an drei Stellen

Die Breite messen wir horizontal, von der linken inneren Kante der Öffnung zur rechten, auf drei Höhen:

• oben, direkt unter dem Sturz,
• in der Mitte der Öffnungshöhe,
• unten, direkt über der Ebene der künftigen Rahmenauflage / Fensterbank.

In unserer Öffnung waren die Ergebnisse wie folgt:

• oben: 1512 mm,
• Mitte: 1508 mm,
• unten: 1504 mm.

Die Differenz zwischen größter und kleinster Messung beträgt 8 mm. Das ist kein Fehler des Maßbands – das ist die Geometrie der Öffnung. Oben ist sie deutlich breiter, unten schmaler. Hätten wir nur oben gemessen, wären wir von „1512 mm Lichtmaß“ ausgegangen. Hätten wir nur die Mitte gemessen, wären wir immer noch 4 mm zu breit gegenüber der engsten Stelle. Die engste Stelle – 1504 mm unten – ist kritisch, denn genau dort muss der Rahmen zusammen mit dem Montagefreiraum auf beiden Seiten passen.

Warum drei Messungen und nicht zwei? Weil zwei Punkte zufällig ähnlich ausfallen können, während der dritte das Keilen der Öffnung aufdeckt. In unserem Beispiel zeigt die Reihe 1512 → 1508 → 1504 mm eine systematische Verengung nach unten. Das ist nicht nur Information zum Maß, sondern auch dazu, wie man das Fenster später ausrichtet und wo man einen größeren oder kleineren Spalt erwarten sollte.

Wir übernehmen nicht das größte Maß als Basismaß. Hätten wir 1512 mm angenommen und davon den Montagefreiraum abgezogen, hätte es an der engsten Stelle im unteren Bereich der Öffnung an Platz gefehlt. Das Fenster wäre oben „hineingegangen“, unten aber geklemmt. Deshalb nehmen wir für die weiteren Breitenberechnungen die kleinste korrekt ausgeführte Messung: 1504 mm.

Wie führt man diese Messung technisch aus? Das Maßband legen wir horizontal an und prüfen, ob das Band nicht durchgebogen ist. Die Spitze stützen wir an der richtigen Kante des Mauerwerks / der Montagenische ab, nicht an einem lokalen Putz„zahn“. Steht der Putz nur an einem Punkt deutlich vor, lohnt es sich, das gesondert zu notieren – das ist ein Signal zur Beurteilung, ob wir die konstruktive Öffnung oder die Fertigstellungsschicht messen.

5. Schritt 2. Wir messen die Höhe der Öffnung an drei Stellen

Die Höhe messen wir vertikal, von der unteren Kante der Öffnung bis zum Sturz, an drei Stellen über die Breite:

• auf der linken Seite,
• mittig,
• auf der rechten Seite.

In unserem Beispiel erhielten wir:

• links: 1431 mm,
• Mitte: 1427 mm,
• rechts: 1423 mm.

Wieder beträgt die Differenz zwischen den Extremwerten 8 mm. Die linke Seite ist höher, die rechte niedriger. Das ist ein häufiges Bild in Gebäuden, in denen der Sturz oder die Horizontale des Mauerwerks nicht ideal parallel zum Boden verlaufen, oder wo die untere Öffnungskante einst ungleich ausgeglichen wurde – etwa beim Austausch der Fensterbank.

Als Basismaß der Höhe nehmen wir die kleinste korrekte Messung: 1423 mm (rechte Seite). Die Logik ist dieselbe wie bei der Breite: Das Fenster muss an der engsten Stelle hineinpassen. Nehmen wir 1431 mm an, erweist sich die rechte Seite der Öffnung als zu niedrig gegenüber dem Rahmen samt benötigtem Freiraum.

Bei der Höhe ist besonders wichtig festzulegen, wovon wir unten messen. Vom konstruktiven Mauerwerk, von der vorhandenen Fensterbank, von der Stelle nach Entfernen des Fensterbankanschlussprofils oder von der Ebene, auf der der neue Rahmen stehen soll? In unserer Fallstudie haben wir den unteren Messpunkt als die für die Auflage der Konstruktion vorgesehene Ebene festgelegt – unter Berücksichtigung des künftigen Fensterbankanschlussprofils; Details folgen im eigenen Abschnitt zur Fensterbank. Schon jetzt gilt: Ein falscher Startpunkt unten kann alle drei Höhenmessungen gleichzeitig „verderben“.

Nach zwei Schritten haben wir also die Basis der Öffnung: kleinste Breite 1504 mm und kleinste Höhe 1423 mm. Das ist noch nicht das Fenstermaß – vorerst nur das Lichtmaß der Öffnung an den engsten Stellen.

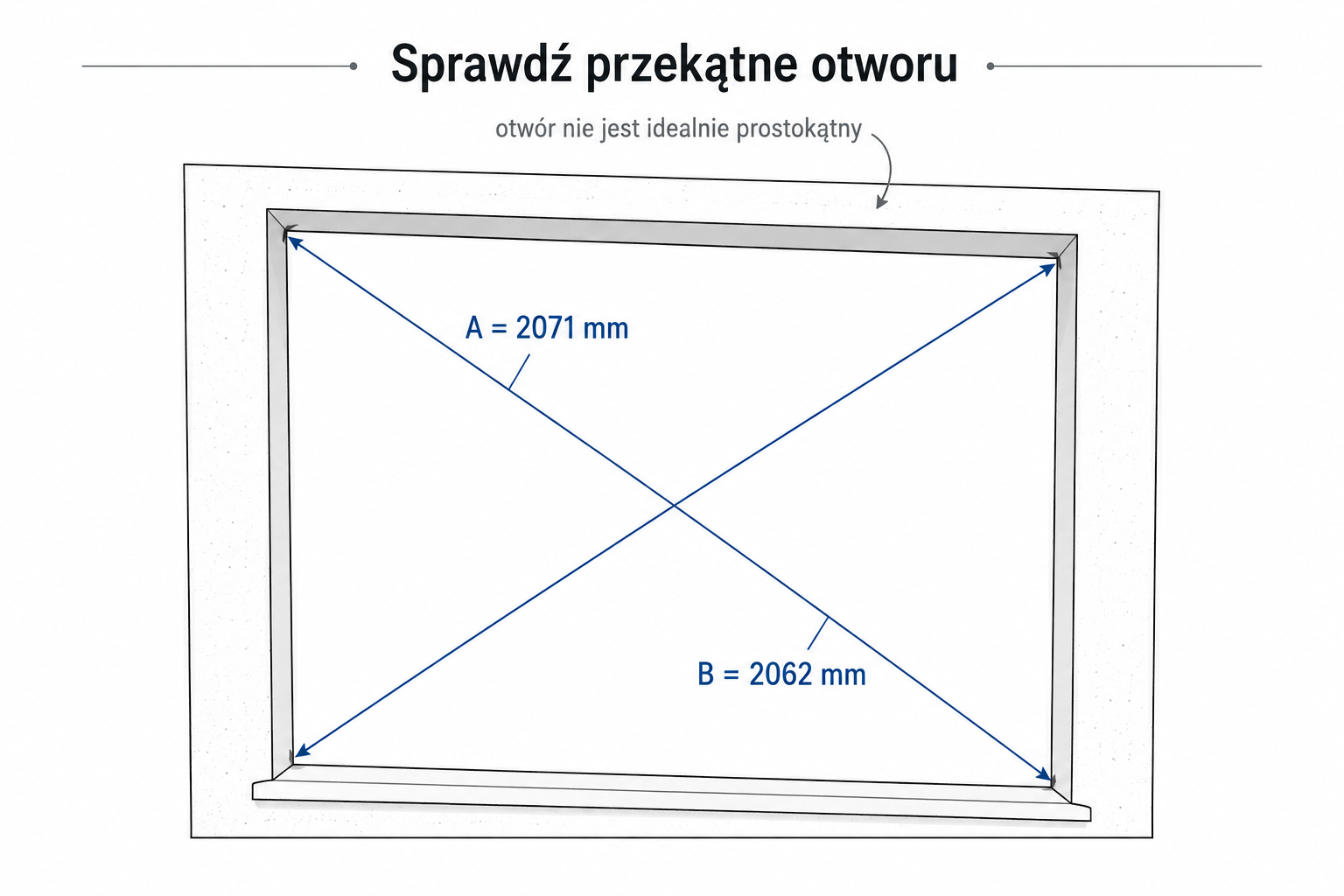

6. Schritt 3. Wir prüfen die Diagonalen der Öffnung

Allein die Messung von Breite und Höhe sagt noch nicht, ob die Öffnung rechteckig ist. Eine Öffnung kann an drei Stellen „gute“ Maße haben und zugleich eine Raute sein: Die Winkel sind nicht rechtwinklig, und die Diagonalen unterscheiden sich. Deshalb messen wir beide Diagonalen – von der linken unteren Ecke zur rechten oberen sowie von der rechten unteren zur linken oberen.

In unserer Öffnung:

• Diagonale A: 2071 mm,
• Diagonale B: 2062 mm,
• Differenz: 9 mm.

Eine Differenz von 9 mm ist keine Katastrophe, aber auch nicht null. Sie bedeutet, dass die Öffnung leicht „verdreht“ ist. Bei der Montage muss der Rahmen bewusst in Lot und Waage gesetzt werden, und die Montagespalte werden nicht ideal gleichmäßig über den gesamten Umfang sein. Das ist in vielen Gebäuden normal – wichtig ist, das vor der Fensterproduktion zu wissen und nicht erst, wenn die Mannschaft auf dem Gerüst steht.

Wie interpretiert man die Diagonaldifferenz? Je größer die Abweichung, desto schwieriger sind eine ästhetische, gleichmäßige Abdichtung und desto größer das Risiko, dass der Flügel nach dem Einsetzen zusätzliche Einstellung braucht. Bei sehr großen Differenzen kann eine Korrektur der Öffnung nötig sein – Abstemmen, Ausgleichen, gegebenenfalls Korrektur von Sturz oder Laibungen. In unserem Beispiel liegt die Differenz von 9 mm in einem Bereich, mit dem man montagetechnisch arbeiten kann, sofern das Fenstermaß von den kleinsten Maßen und mit richtigem Freiraum gewählt wird.

Praktischer Tipp: Diagonalen messen wir mit demselben Maßband, am besten ohne Wechsel der messenden Person. Die Spitze stützen wir in den Ecken konsequent ab – immer „in die Mauerecke“, nicht einmal am Putz, einmal am Ziegel. Ein inkonsistenter Auflagepunkt kann eine künstliche Differenz von einigen Millimetern erzeugen.

7. Schritt 4. Wir prüfen Lot und Waage

Nach Maßen und Diagonalen prüfen wir, ob die Kanten der Öffnung lotrecht und waagerecht sind. Wir legen die Wasserwaage an die linke und rechte Seite sowie an Sturz und Unterkante. Es geht nicht um akademische geodätische Präzision – es geht um die Beurteilung, ob die Abweichung so groß ist, dass sie Montage und Spaltverteilung beeinflusst.

In unserem Beispiel wich die rechte Kante der Öffnung um etwa 4–5 mm über die gesamte Höhe ab. Das passt zum früheren Bild: Die rechte Seite war niedriger (1423 mm gegenüber 1431 mm links), und die Diagonalen unterschieden sich um 9 mm. Die Geometrie „spricht mit einer Stimme“: Die Öffnung ist kein ideales Rechteck.

Warum sind Lot und Waage bei der Bestellung wichtig? Weil selbst bei korrekt gewähltem Rahmenmaß der Monteur das Fenster im Lot ausrichten muss. „Läuft“ die Mauerkante weg, wird der Spalt auf einer Seite oben schmaler und unten breiter – oder umgekehrt. Der Montagefreiraum muss also nicht nur „im Mittel“ ausreichen, sondern auch lokal an der engsten Stelle nach dem Ausrichten. Deshalb kehren wir erneut zur Regel zurück: Das Basismaß nehmen wir vom Minimum, und den Freiraum wählen wir bewusst, nicht „auf Stoß“.

Lot und Waage von Sturz und Unterkante prüfen wir ähnlich. Ist der Sturz schief, kann die Höhe „in der Mitte“ von der Höhe an den Seiten abweichen – bei uns hatte die Mitte 1427 mm, also einen Zwischenwert zwischen 1431 und 1423 mm. Das ist ein weiteres Argument für drei Höhenmessungen statt einer.

8. Wir haben alle Messungen – welches Maß übernehmen wir?

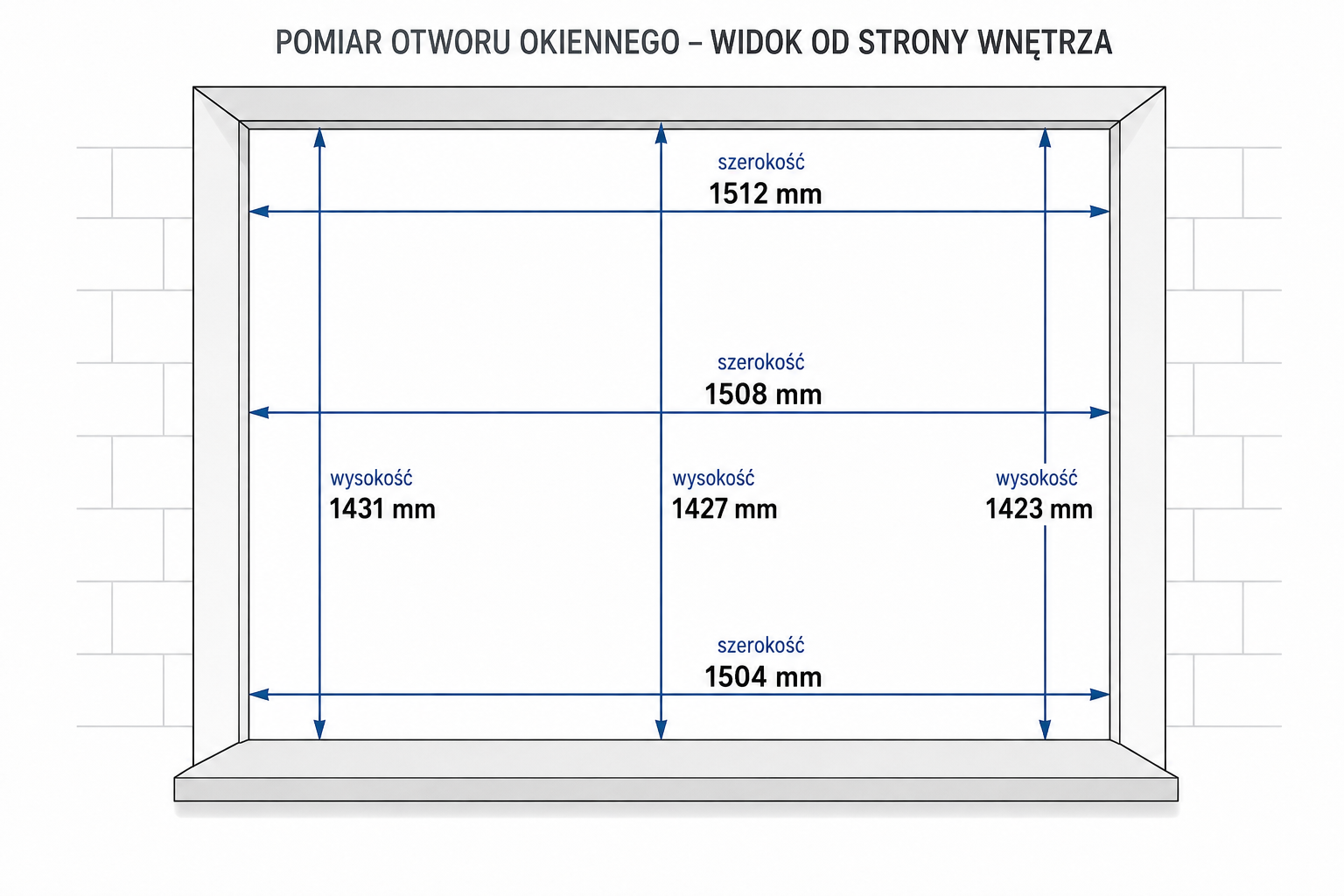

Nach dem Sammeln der Daten stellen wir sie in einer übersichtlichen Tabelle zusammen. Das ist der Moment, in dem die Fallstudie aufhört, eine Sammlung loser Zahlen zu sein, und zu einer Messentscheidung wird.

Für die weiteren Berechnungen übernehmen wir die kleinste korrekt ausgeführte Messung: Basisöffnung 1504 × 1423 mm. Nicht den Mittelwert. Nicht die „schönere“ Oberseite. Nicht den Wert aus der Mitte „weil er repräsentativ aussieht“. Das Minimum. Das ist eine der wichtigsten Regeln bei der Messung der Fensteröffnung in der Praxis des Fensterhandels.

Der Mittelwert der Breite läge bei etwa 1508 mm. Würden wir die Bestellung darauf stützen, fehlte an der engsten Stelle im unteren Bereich der Öffnung realer Raum gegenüber dem angenommenen Freiraum. Der Mittelwert verdeckt das Problem; das Minimum legt es offen und erlaubt, es schon bei der Maßwahl zu lösen.

9. Die Öffnung misst 1504 × 1423 mm. Bestellen wir ein Fenster 1504 × 1423 mm?

Nein.

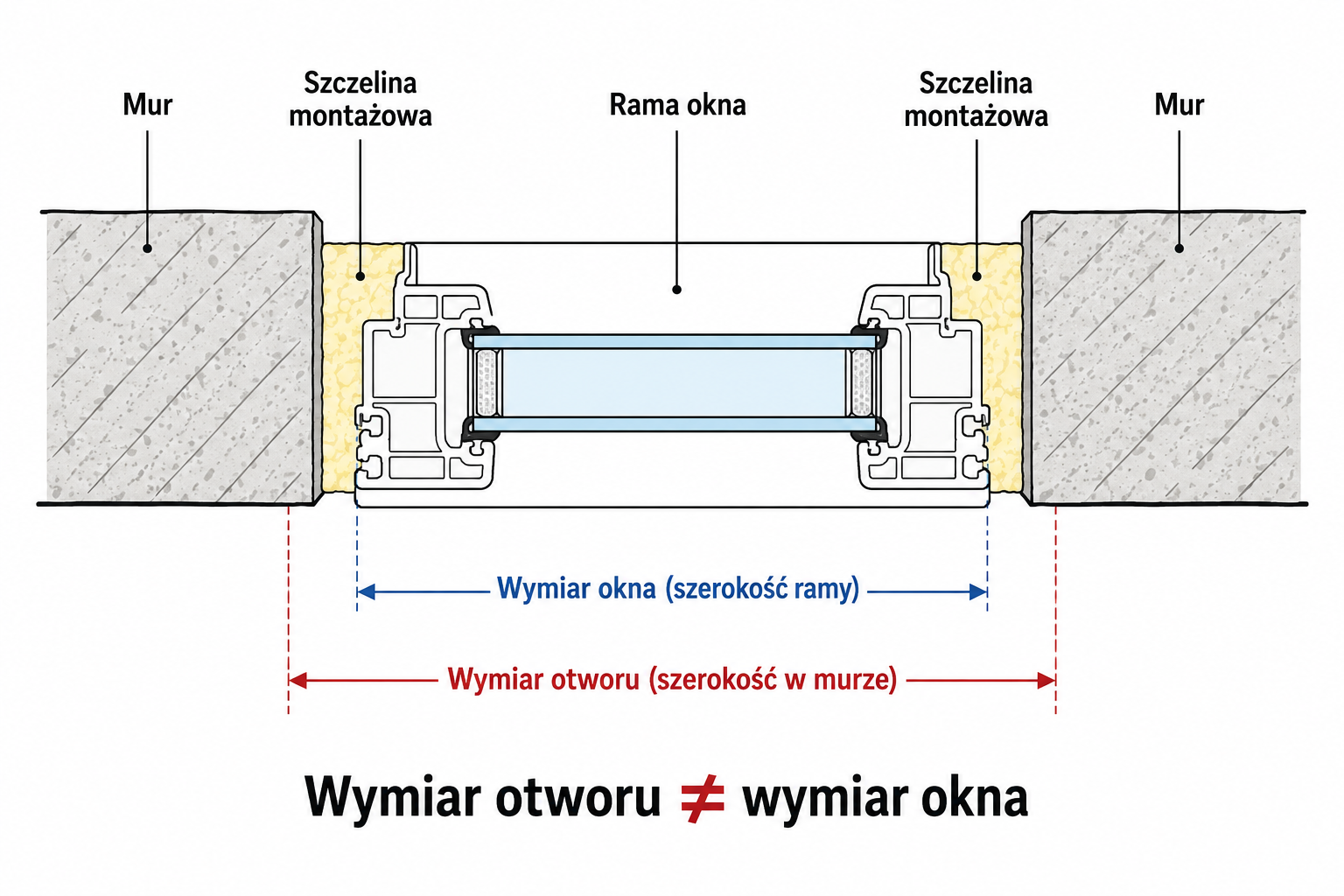

Das Maß der Öffnung ist nicht das Maß des Fensters. Zwischen Mauerwerk und Rahmen muss ein Montagespalt bleiben: Platz zum Ausrichten, Ausnivellieren, Befestigen und späteren Abdichten der Anschlussfuge. Vereinfacht sieht das Schema so aus:

Mauerwerk → Montagespalt → Fensterrahmen → Montagespalt → Mauerwerk

Dasselbe gilt für die Höhe: Über und unter dem Rahmen ist ebenfalls Montagefreiraum nötig, und von unten kommt oft noch das Fensterbankanschlussprofil und die Logik der Konstruktionauflage hinzu.

Würden wir ein Fenster exakt 1504 × 1423 mm bestellen, versuchten wir, den Rahmen „auf Stoß“ in die engste Stelle der Öffnung zu setzen. Bei einer Abweichung der rechten Kante um 4–5 mm und einer Diagonaldifferenz von 9 mm hätte der Monteur keine Reserve zur Lagekorrektur. In der Praxis endet das mit Verkeilen, der Notwendigkeit nachzustemmen, dem Risiko einer Rahmenbeschädigung oder Kompromissen bei der Abdichtung.

Deshalb ist der nächste Schritt nicht „Übertragen des Öffnungsmaßes in den Konfigurator“, sondern die Berechnung des Fenstermaßes unter Berücksichtigung des Montagefreiraums.

10. Wie haben wir das Fenstermaß für unsere Öffnung berechnet?

Wir gehen zu den Zahlen. Basismaß der Öffnung: 1504 × 1423 mm.

In dieser Fallstudie nehmen wir einen beispielhaften Montagefreiraum von 12 mm auf jeder Seite an. Das bedeutet:

• in der Breite: 12 mm links + 12 mm rechts = 24 mm insgesamt,
• in der Höhe: 12 mm oben + 12 mm unten = 24 mm insgesamt.

Berechnung:

• Fensterbreite: 1504 − 24 = 1480 mm,
• Fensterhöhe: 1423 − 24 = 1399 mm.

Im Beispiel angenommenes Maß des bestellten Fensters: 1480 × 1399 mm.

Hier müssen wir bei einem sehr wichtigen Vorbehalt innehalten und ihn deutlich wiederholen: 12 mm auf jeder Seite ist ein illustratives Beispiel in dieser Fallstudie und keine universelle Regel. Man darf diesen Wert nicht als verbindlich für jedes Fenster, jedes Gebäude und jedes System behandeln. Der erforderliche Montagefreiraum hängt unter anderem vom Rahmenmaterial, der Größe der Konstruktion, der Profilfarbe, der Montageart sowie den Empfehlungen des Herstellers oder Systemgebers ab. In einer anderen Bestellung kann der richtige Freiraum kleiner oder größer sein. Deshalb schaffen wir keine gefährliche Regel vom Typ „immer 24 mm abziehen“ oder „immer je 12 mm lassen“.

Warum zeigen wir überhaupt eine konkrete Zahl, wenn sie nicht universell ist? Weil der Artikel die Methode lehren soll, nicht eine magische Konstante. Die Methode lautet: Öffnung an vielen Punkten messen → Minimum wählen → Freiraum berücksichtigen, der für die jeweilige Konstruktion und Technologie gilt → erst dann das Fenster bestellen. In unserem illustrativen Beispiel führt 12 mm/Seite zu 1480 × 1399 mm. In einer realen Bestellung muss dieser Freiraumwert am konkreten Produkt bestätigt werden.

Nochmals: 12 mm ist nur ein illustratives Beispiel. Rahmenmaterial (PVC, Aluminium, Holz), große Verglasungen, dunkle Profilfarben, die sich in der Sonne aufheizen, Montage in Schichten, Montage in der Dämmebene, systembezogene Empfehlungen – all das kann den erforderlichen Spalt verändern. Wer aus diesem Artikel nur „ziehe 12 mm ab“ behält, behält die falsche Lektion. Die richtige Lektion lautet: Ziehe den Freiraum ab, der aus den technischen Bedingungen des jeweiligen Fensters folgt – nicht die Zahl aus einer Fallstudie.

11. Was wäre passiert, wenn wir die Öffnung nur einmal gemessen hätten?

Nehmen wir eine Variante an, die wir in vielen Bestellungen sehen: Der Kunde misst die Breite nur oben und notiert 1512 mm. Die Höhe misst er nur links und notiert 1431 mm. Danach – weiterhin falsch – zieht er „nach Augenmaß“ irgendeinen Freiraum ab oder gar keinen.

Schon am Start entstehen 8 mm Differenz zur kleinsten Breite (1512 statt 1504) und 8 mm Differenz zur kleinsten Höhe (1431 statt 1423). Das ergibt zusammen eine völlig andere Basis als unsere 1504 × 1423 mm.

Die Folgen können konkret sein:

• zu kleiner Montagespalt an der engsten Stelle der Öffnung,
• Problem beim Ausrichten des Rahmens bei einer Seitenabweichung von 4–5 mm,
• schwierigere Montage, Verkeilen, Notwendigkeit von Korrekturen auf der Baustelle,
• im Extremfall keine Möglichkeit, das Fenster einzusetzen ohne Nachstemmen des Mauerwerks oder ohne Änderung der Bestellung.

Würde jemand zusätzlich das Öffnungsmaß als Fenstermaß übernehmen, wäre der Unterschied zwischen „einmaliger Messung“ und korrektem Vorgehen noch größer. Deshalb ist die dreifache Messung von Breite und Höhe keine Pedanterie – es ist die Mindestprozedur, die das Risiko eines kostspieligen Fehlers begrenzt.

Zurück zu unseren Zahlen. Die Differenz von 8 mm in der Breite zwischen oben und unten entspricht genau dem Teil des Freiraums auf einer Seite in unserem illustrativen Beispiel (12 mm). Mit anderen Worten: Der Messfehler „nur oben“ kann einen erheblichen Teil der Montagereserve auffressen, die wir danach erst bewusst planen wollen. Und wiederum erinnern wir: Der Wert 12 mm selbst ist nicht universell – wir zeigen ihn nur, um die Risikogröße an konkreten Millimetern zu sehen.

12. Häufigster Fehler: Putz statt der richtigen Öffnung messen

Selbst die korrekte Prozedur „drei mal drei“ nützt nichts, wenn die Maßbandspitzen an der falschen Ebene anliegen. Der häufigste Fehler besteht darin, das Lichtmaß zwischen Putzen oder Laibungen zu messen statt der eigentlichen Montageöffnung im Mauerwerk.

Putz hat Dicke. Laibungen werden oft ungleich aufgeklebt. Farbe und Spachtelmasse fügen weitere Millimeter hinzu. Misst man „von fertiger Wand zu fertiger Wand“, kann man ein kleineres Ergebnis erhalten als die tatsächliche konstruktive Öffnung – oder umgekehrt, wenn an anderer Stelle Putz fehlt. In unserer Öffnung haben wir deshalb zuerst festgelegt, wo die für die Montage maßgebliche Kante verläuft.

Wie erkennt man das Problem in der Praxis? Wir betrachten Ecken und Laibungen. Wir suchen die Stelle, an der tragendes Mauerwerk / Block / Ziegel endet und die Fertigstellungsschicht beginnt. Deckt alte Laibung ein Fragment des früheren Rahmens, wird die Messung noch schwieriger – dann ist es oft sicherer, die Öffnung nach dem Ausbau zu prüfen oder zumindest den Auflagepunkt des Maßbands freizulegen.

In der Fallstudie betreffen unsere Werte 1512 / 1508 / 1504 mm sowie 1431 / 1427 / 1423 mm die festgelegte Montageöffnung und nicht das zufällige Lichtmaß zwischen den am weitesten vorstehenden Putzflächen. Diese Unterscheidung ist Teil der Montage- und Verkaufserfahrung: Wir selbst sehen, wie oft in Bestellungen „ästhetische“ Maße erscheinen, die nach dem Abstemmen der Fertigstellung nicht der Realität entsprechen.

13. Und was ist mit der Fensterbank?

Die Höhe der Öffnung existiert nicht losgelöst von Fensterbank und Fensterbankanschlussprofil. Bei der Höhenmessung muss man wissen, auf welcher Ebene die Unterkante des Rahmens stehen soll und ob in der Bestellung die Fensterhöhe mit Fensterbankanschlussprofil angegeben wird oder ohne.

Im vereinfachten Querschnitt von unten haben wir üblicherweise: äußere Fensterbank / Blech, Auflagezone, Fensterbankanschlussprofil, Fensterrahmen, und von innen die innere Fensterbank, die an den Rahmen heranreicht. Messen wir die Höhe „von der fertigen inneren Fensterbank bis zum Sturz“ und bestellen danach ein Fenster mit separatem Fensterbankanschlussprofil ohne Berücksichtigung dieser Logik, kann die endgültige Einbauhöhe nicht den Erwartungen entsprechen.

In unserem Beispiel wurde das Basismaß der Höhe 1423 mm relativ zur Ebene festgelegt, die für die korrekte Auflage der Konstruktion vorgesehen ist. Deshalb hat die spätere Berechnung 1399 mm (bei beispielhaftem Freiraum von 12 mm oben und 12 mm unten) nur unter dieser Annahme Sinn. Wäre die Auflageebene anders – etwa bei Erhalt der alten äußeren Fensterbank oder bei Änderung der Montagehöhe –, müsste die Höhenbasis neu gemessen werden.

Praktische Checkliste zur Fensterbank:

• Messen wir vom Mauerwerk, von der alten Fensterbank oder von der Ebene nach ihrem Ausbau?
• Soll das neue Fenster ein Fensterbankanschlussprofil haben und wie wird es in das Maß eingerechnet?
• Behalten wir die bisherige Höhe der inneren Fensterbank wegen Heizkörper, Bodenbelag oder Einbau bei?
• Gibt es außen Platz für korrekte Verblechung und Wasserableitung?

Die Fensterbank ist kein ästhetisches Detail zum Schluss – sie ist Teil der Höhengeometrie, die die in die Bestellung eingetragene Zahl beeinflusst.

14. Messung der Öffnung im Neubau und Messung beim Austausch eines alten Fensters

Neubau

Im Neubau messen wir üblicherweise die vorbereitete konstruktive Öffnung. Die Kanten sind zugänglich, es gibt keinen alten Rahmen, und Fertigstellungsschichten fehlen noch oder sind nach Plan ausgeführt. Das heißt nicht, dass die Öffnung ideal ist – weiterhin messen wir drei Breiten, drei Höhen, Diagonalen sowie Lot und Waage. Aber der Bezugspunkt ist klarer: Mauerwerk ist Mauerwerk.

Selbst im Neubau gibt es Überraschungen: versetzt gesetzter Sturz, nach unten „laufende“ Öffnung, Unterschiede aus dem Mauern. Unser Beispiel mit Differenzen von je 8 mm in Breite und Höhe sowie 9 mm bei den Diagonalen könnte ebenso gut von einer kürzlich errichteten Wand stammen. Die Messmethode bleibt dieselbe.

Fensteraustausch

Beim Austausch ist die Fragenliste länger. Man muss unter anderem festlegen:

• wo das Mauerwerk wirklich endet und wo Laibung und Putz beginnen,
• ob die alte Laibung ein Rahmenfragment verdeckt,
• welchen Freiraum die vorherige Montage hatte,
• ob wir die aktuelle Fensterbankhöhe beibehalten,
• ob die Öffnung nach dem Ausbau größer sein wird als das heute sichtbare „Lichtmaß“.

Die Messung allein des alten Fensters reicht selten. Der sichtbare Rahmen zeigt nicht die volle Öffnung nach dem Ausbau. Deshalb verbindet man in der Praxis beim Austausch oft die Messung der bestehenden Situation mit der Einschätzung dessen, was nach dem Ausbau übrig bleibt. Das Thema verdient eine eigene Behandlung – die Messung eines alten Fensters zum Austausch ist ein verwandter, aber nicht identischer Prozess zur Messung einer reinen Öffnung.

Unsere Fallstudie liegt näher an Austausch / bestehender Nische: Fertigstellungsschichten waren vorhanden, und die Geometrie war nicht ideal. Genau deshalb haben wir uns so strikt an das Minimum aus drei Messungen gehalten.

15. Endergebnis unserer Messung

Zusammenfassung der Fallstudie an einem Ort:

• Gemessene Basisöffnung: 1504 × 1423 mm.
• Kontrollbreiten: 1512 / 1508 / 1504 mm (Differenz 8 mm).
• Kontrollhöhen: 1431 / 1427 / 1423 mm (Differenz 8 mm).
• Diagonalen: 2071 mm und 2062 mm (Differenz 9 mm).
• Abweichung der rechten Kante: etwa 4–5 mm über die Öffnungshöhe.
• Im Beispiel angenommenes Fenstermaß: 1480 × 1399 mm.

Warum dieses Fenstermaß? Weil wir von der kleinsten Breite 1504 mm und der kleinsten Höhe 1423 mm in dieser Fallstudie einen beispielhaften Gesamtfreiraum von 24 mm in der Breite und 24 mm in der Höhe abgezogen haben (je 12 mm auf jeder Seite). Wir wiederholen erneut mit voller Verantwortung: 12 mm auf jeder Seite ist ein illustrativer Wert für dieses Beispiel, kein universeller Standard. In einer realen Bestellung muss der Freiraum aus Rahmenmaterial, Größe und Farbe der Konstruktion, Montagetechnologie sowie Herstellerempfehlungen folgen. Ohne diesen Vorbehalt könnten die Zahlen aus dem Artikel falsch verwendet werden.

Die endgültige Messentscheidung lautet also zweigleisig. Erstens: Die Öffnung behandeln wir als 1504 × 1423 mm. Zweitens: Das Fenster berechnen wir erst nach bewusster Annahme des Freiraums, der für die konkrete Fensterkonstruktion gilt. In der Illustration ergab sich 1480 × 1399 mm – und diese Zahl ist als Ergebnis der Methode auf unseren Daten zu lesen, nicht als fertiges „Rezept für jedes Fenster von etwa einem Meter auf eineinhalb Meter“.

16. Checkliste – wie misst man die Fensteröffnung

• Messen Sie die Breite oben, in der Mitte und unten; notieren Sie alle drei Werte in Millimetern.
• Messen Sie die Höhe links, mittig und rechts; notieren Sie alle drei Werte.
• Prüfen Sie beide Diagonalen und notieren Sie die Differenz.
• Prüfen Sie Lot und Waage der Öffnungskanten mit der Wasserwaage.
• Stellen Sie fest, ob Sie die richtige Montageöffnung messen und nicht nur Putz oder Laibungen.
• Berücksichtigen Sie die Ebene von Fensterbank und Fensterbankanschlussprofil bei der Höhe.
• Für die Berechnung übernehmen Sie das kleinste korrekte Maß von Breite und Höhe.
• Berücksichtigen Sie den erforderlichen Montagespalt, der für das jeweilige Fenster und die Montage gilt – kopieren Sie nicht automatisch das Beispiel von 12 mm.
• Erst dann bestimmen Sie das Maß des bestellten Fensters.
• Vor der Produktion prüfen Sie die Zahlen noch einmal auf der Baustelle oder anhand von Fotos / Messnotizen.

17. FAQ

Sollte das Fenster kleiner sein als die Öffnung?

Ja. Zwischen Rahmen und Mauerwerk ist ein Montagespalt nötig. Das Fenstermaß ist also kleiner als das Öffnungsmaß. Um wie viel kleiner – hängt vom konkreten Fall ab. In unserer Fallstudie haben wir von der Öffnung 1504 × 1423 mm beispielhaft je 12 mm auf jeder Seite abgezogen, was 1480 × 1399 mm ergab. Das ist eine Illustration der Methode, keine Regel für alle Bestellungen.

Wie viel Freiraum zwischen Fenster und Mauerwerk lassen?

Es gibt keine einzige sichere Antwort für jedes Fenster. Der Freiraum hängt vom Rahmenmaterial, der Größe der Konstruktion, der Profilfarbe, der Montageart und den Empfehlungen des Herstellers oder Systemgebers ab. In diesem Artikel haben wir 12 mm auf jeder Seite ausschließlich als illustratives Beispiel verwendet. Man darf diesen Wert nicht automatisch auf eine andere Bestellung übertragen, ohne die technischen Anforderungen zu prüfen.

Warum misst man die Öffnung an drei Stellen?

Weil die Öffnung selten über die gesamte Kantenlänge dasselbe Maß hat. Bei uns fiel die Breite von 1512 mm oben auf 1504 mm unten, und die Höhe von 1431 mm links auf 1423 mm rechts. Drei Messungen decken die engste Stelle auf und erlauben, das Basismaß ohne Raten zu übernehmen.

Was tun, wenn die Öffnung oben breiter ist als unten?

Genau so war es in unserem Beispiel: 1512 mm oben gegenüber 1504 mm unten. Für die Berechnung nehmen wir den kleineren Wert. Die breitere Oberseite „rettet“ die schmalere Unterseite nicht – der Rahmen muss im engsten Querschnitt samt Montagefreiraum passen.

Wie stark dürfen sich die Diagonalen der Öffnung unterscheiden?

Je kleiner die Differenz, desto näher am Rechteck. In unserer Öffnung betrug die Differenz 9 mm (2071 mm gegenüber 2062 mm). Das ist ein Signal leichter Verdrehung, mit dem man bei bewusster Montage arbeiten kann. Bei deutlich größeren Differenzen sollte man eine Korrektur der Öffnung vor der Bestellung erwägen oder die Montagebedingungen mit dem Ausführenden abstimmen.

Kann man ein Fenster mit dem Laser-Entfernungsmesser messen?

Man kann den Entfernungsmesser als Unterstützung nutzen, aber es lohnt sich nicht, die Bestellung ausschließlich auf einen Laserablesewert zu stützen. Der Laser misst den Abstand zwischen Punkten und kartiert nicht die gesamte Öffnung. In der Praxis verbinden wir Entfernungsmesser mit Maßband, drei Messpunkten, Diagonalen sowie Kontrolle von Lot und Waage.

Wird das Fenstermaß zusammen mit dem Fensterbankanschlussprofil angegeben?

Das hängt von der Konfigurationsweise und davon ab, wie der jeweilige Hersteller / Händler die Bestellhöhe definiert. Deshalb muss man bei der Höhenmessung sofort die Auflageebene und die Einrechnung des Fensterbankanschlussprofils klären. Die bloße Messung „von Fensterbank bis Sturz“ ohne dieses Wissen ist oft irreführend.

Reicht die Eigenmessung für die Fensterbestellung?

Eine Eigenmessung kann ausreichen, wenn sie sorgfältig ausgeführt wird: mehrere Punkte, Millimeter, Diagonalen, Lot/Waage, bewusster Freiraum, klarer Auflagepunkt des Maßbands. Gleichzeitig lohnt es sich bei untypischer Geometrie, Austausch mit verdecktem Rahmen, großen Konstruktionen oder Zweifeln an den Fertigstellungsschichten, die Messung vor Produktionsstart zu konsultieren oder zu prüfen. Die Kosten eines Fehlers bei einem Maßfenster sind in der Regel höher als die Kosten einer zusätzlichen Kontrolle.

18. Zusammenfassung

Wie misst man die Fensteröffnung? Nicht mit einem Zug des Maßbands, sondern mit einer Prozedur. In unserer Fallstudie hatte die Öffnung Breiten von 1512, 1508 und 1504 mm sowie Höhen von 1431, 1427 und 1423 mm. Die Diagonalen unterschieden sich um 9 mm, und die rechte Kante wich um etwa 4–5 mm ab. Als Basismaß der Öffnung übernahmen wir 1504 × 1423 mm – immer vom Minimum.

Anschließend zeigten wir den Übergang von der Öffnung zum Fenster. Bei beispielhaftem Freiraum von 12 mm auf jeder Seite ergab sich 1480 × 1399 mm. Und wir enden mit demselben Vorbehalt, der den gesamten Text durchzieht: 12 mm ist ein illustratives Beispiel, keine universelle Regel. Der Montagefreiraum hängt vom Rahmenmaterial, der Größe, der Farbe, der Montage und den Herstellerempfehlungen ab. Die Methode ist konstant; die konkrete Freiraumzahl – nicht.

Wenn aus diesem Artikel eine praktische Sequenz bleiben soll, lautet sie so: drei Breiten, drei Höhen, zwei Diagonalen, Kontrolle von Lot und Waage, Wahl des kleinsten Maßes, erst dann bewusste Berechnung des Fensters. An einer realen Öffnung wird diese Sequenz aus Theorie zu konkreten Millimetern – und genau konkrete Millimeter entscheiden darüber, ob die bestellte Fensterkonstruktion so in das Mauerwerk geht, wie sie soll.

Wenn Sie das Fertigmaß des Fensters kennen, kann der nächste Schritt der Fensterkonfigurator online sein – dort wählen Sie Profil, Isolierglaspaket, Farbe und Ausstattung.
